Medidores CO2 Maker

para combatir la pandemia
COVID-19

hablemos sobre ...

AEROSOLES

“... entre el 75% y el 99% de contagios”

a pesar de la negación de la OMS y otras fuentes ...
probado científicamente

CO2

medida indirecta
de aire compartido


además... el CO2 ¡es nocivo!

Sensores de CO2

tipos (químicos vs NDIR)

unidades de medida (PPM)

colocación

fabricantes (y precios)

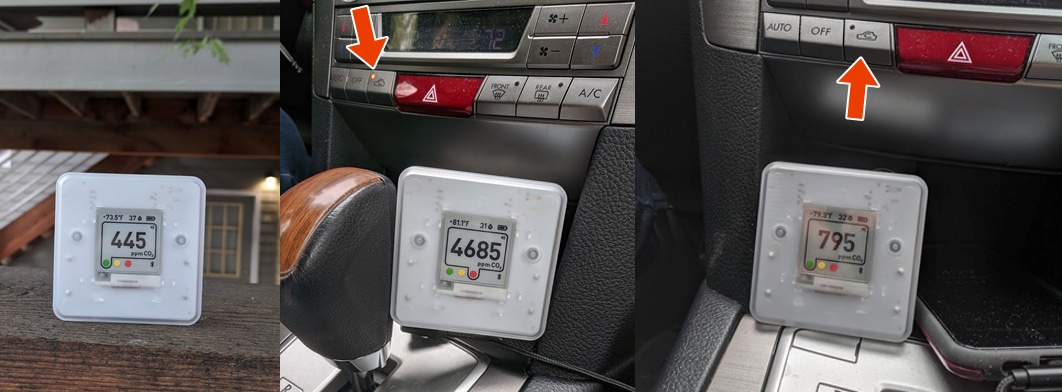

Valores CO2

VENTILA(C)CIÓN!!

Rangos CO2

hasta 700 PPM

entre 700 y 800 PPM

más de 800 PPM

Aparatos de medida

Autofabricación
vs
P. comerciales

manos a la obra!

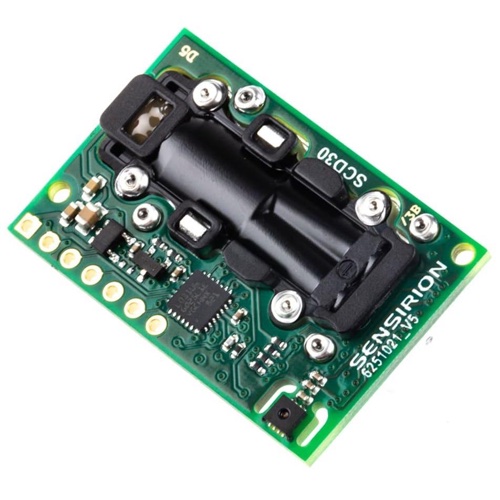

Sensirion SCD30

elementos
precios
guía de diseño
calibración

PRÁCTICA

NodeMCU Lolin v3 - ESP8266 pinout

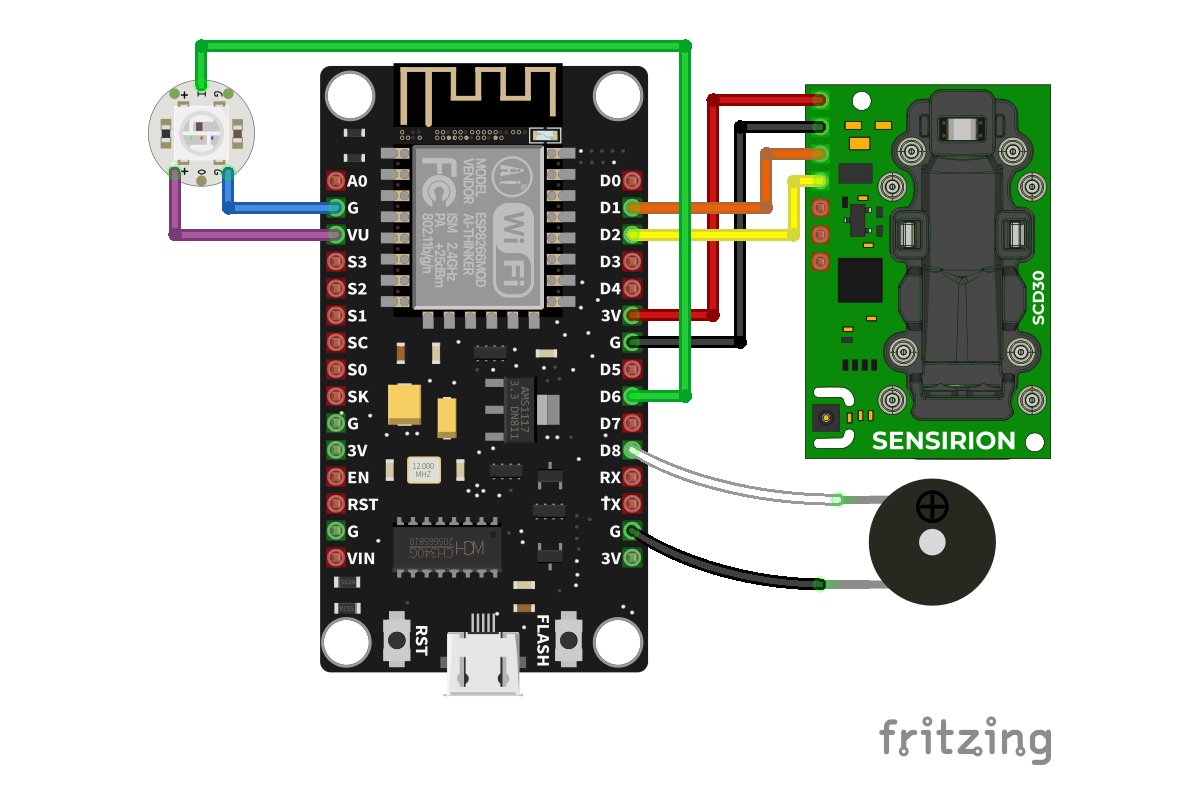

Conexionado

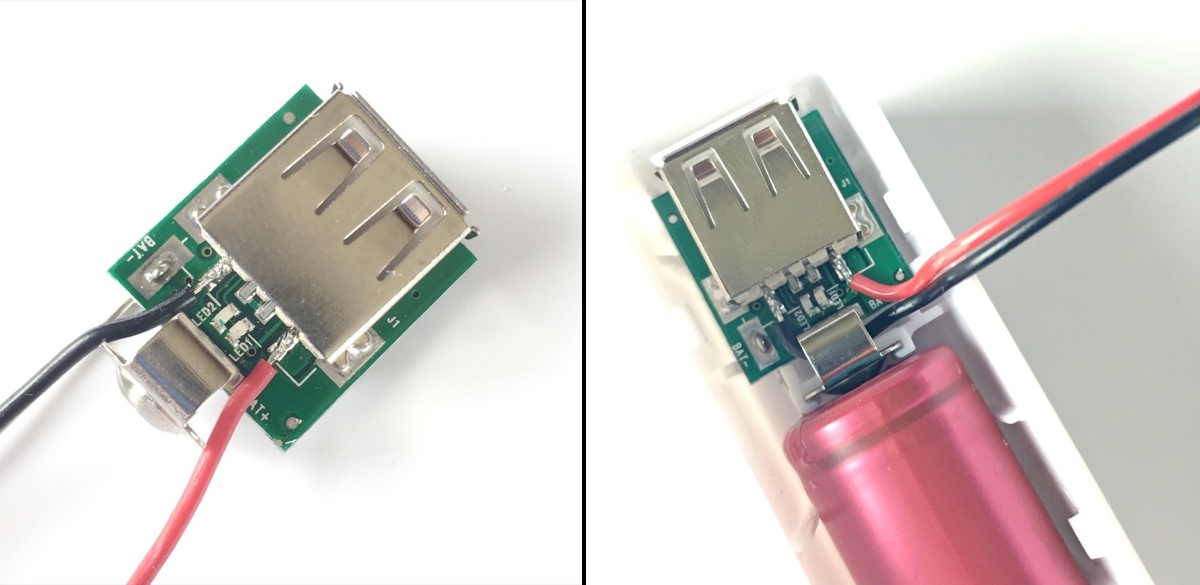

Alimentación

Adaptación de PowerBank basada en esta guía

NOTA: +5V del powerBank → Vin en la NodeMCU y Vcc en el neopixel. VU quedará desconectado.

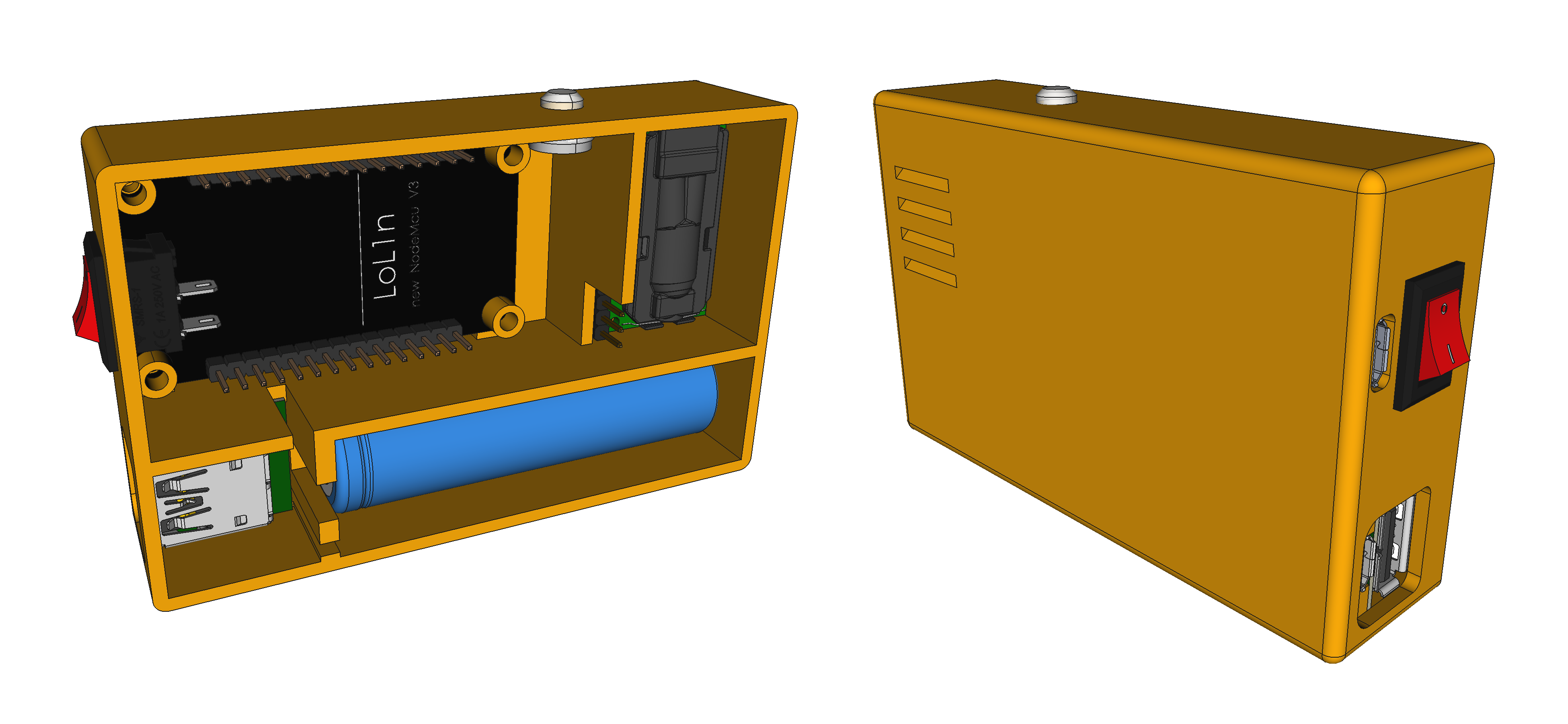

Carcasa 3D

disponible en el respositorio

Código

/*
 * Aparato de medición CO2
 *
 * WiFi "CO2Sensor" (sin clave)
 * http://192.168.4.1
 *
 */

#include <ESP8266WiFi.h>
#include <WiFiClient.h>
#include <ESP8266WebServer.h>

// Sensor SDC30
#include <Wire.h>
#include "SparkFun_SCD30_Arduino_Library.h"
SCD30 airSensor;

// Neopixel
#include <Adafruit_NeoPixel.h>
#define PIN       D6
#define NUMPIXELS 1

Adafruit_NeoPixel pixels(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);

const char *ssid = "CO2Sensor";

ESP8266WebServer server(80);

#define BUZZER D8

int nivelCO2_ideal=700;
int nivelCO2_peligro=800;
uint16_t  nivelCO2;
float temperatura, humedad;
long tiempo, tCO2=0, talarma=0;
bool alarma=false;

/*
 * Devuelve los valores numéricos en una página HTML
 */
void handleRoot() {
  // Respuesta web
  char respuesta[250];
  sprintf(respuesta, "<html><head><title>Sensor CO2</title><meta http-equiv=\"refresh\" content=\"2\" /></head><body style=\"font-size:200%%;\">Nivel CO2(ppm): %d<br>Temperatura(C): %.1f<br>Humedad(%%): %.1f</body></html>", nivelCO2, temperatura, humedad);

  server.send(200, "text/html", respuesta);
} // handleRoot()


void setup() {
  pinMode(BUZZER, OUTPUT);
  delay(2000); // darle tiempo al sensor
  Serial.begin(115200);
  Serial.println();
  Serial.println("Inicializando medidor CO2 wifi ...");

  Wire.begin();

  if (airSensor.begin() == false) {
    Serial.println("Sensor no detectado: por favor comprueba el conexionado. Sistema detenido.");
    while (1);
  }

  pixels.begin(); // Inicializar NeoPixel
  pixels.clear(); // Todos los pixel sin color (= 0,0,0)
  pixels.show();  // Mostramos

  // arrancamos wifi
  WiFi.softAP(ssid);

  // indicamos nuestra propia IP por el puerto serie
  IPAddress myIP = WiFi.softAPIP();
  Serial.print("Entra en http://");
  Serial.println(myIP);

  // servimos la página web
  server.on("/", handleRoot);
  server.begin();
  Serial.println("Servidor web iniciado");
}

void loop() {
  // atendemos las peticiones web
  server.handleClient();

  // eventos temporizados
  tiempo=millis();

  // Buzzer (pita una vez cada segundo si estamos en zona roja)
  if(alarma==true) {
    if ((tiempo-talarma)>1000) talarma=tiempo;

    if((tiempo-talarma)<100) digitalWrite(BUZZER, HIGH);
    else digitalWrite(BUZZER, LOW);
  }

  // Medida de CO2
  if ((tiempo-tCO2)<2000) return;

  tCO2=tiempo;

  if (airSensor.dataAvailable()) {
    nivelCO2=airSensor.getCO2();
    temperatura=airSensor.getTemperature();
    humedad=airSensor.getHumidity();

    // Los indicamos por el puerto serie también
    Serial.print("CO2(ppm): ");
    Serial.print(nivelCO2);
    Serial.print(" Temperatura(C): ");
    Serial.print(temperatura, 1);
    Serial.print(" Humedad(%): ");
    Serial.println(humedad, 1);

    if (nivelCO2<=nivelCO2_ideal) {
      pixels.setPixelColor(0, pixels.Color(0, 127, 0)); // Color VERDE
      pixels.show();
      alarma=false;
      digitalWrite(BUZZER, LOW); // por si estaba encendido
    }
    if (nivelCO2 > nivelCO2_ideal && nivelCO2 < nivelCO2_peligro) {
      pixels.setPixelColor(0, pixels.Color(127, 50, 0)); // Color NARANJA
      pixels.show();
      alarma=false;
      digitalWrite(BUZZER, LOW); // por si estaba encendido
    }
    if (nivelCO2>nivelCO2_peligro) {
      pixels.setPixelColor(0, pixels.Color(127, 0, 0)); // Color ROJO
      pixels.show();
      alarma=true;
    }
  } else {
    Serial.println("Esperando nuevos datos ...");
  }
}

disponible en el respositorio

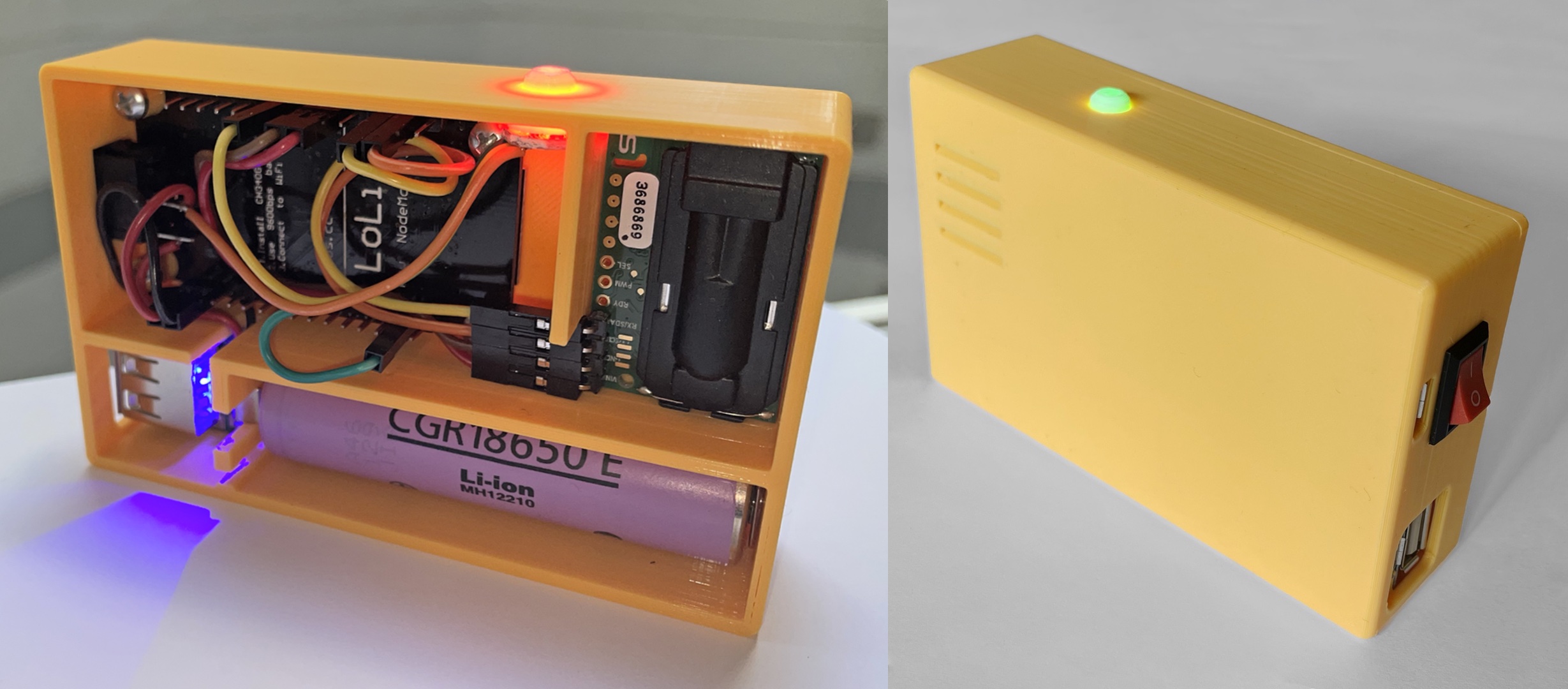

Resultado
